| Soort mal | Deurbeslag boormal |
|---|---|
| Materiaal | Staal |

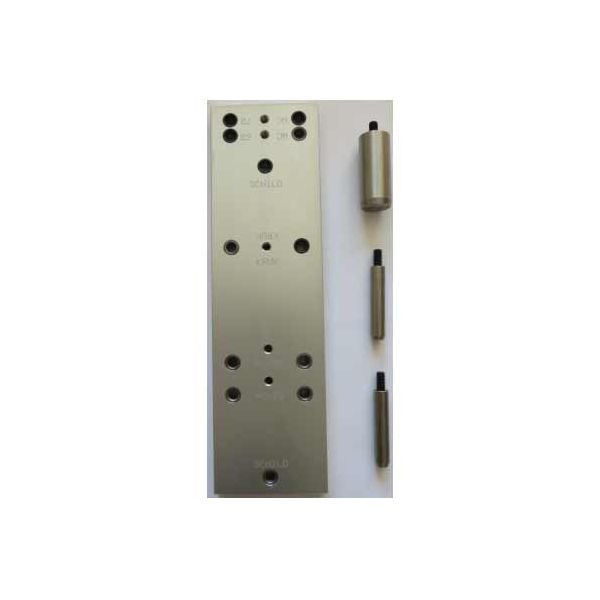

Aluminium boormal voor rozet/schilden hoh 38mm
Set bestaat uit
Specifieke kenmerken:
Boormal t.b.v. Rozetten, (hartafstand gaten 38) schilden en WC garnituren,
voor de afstanden PC 55/72 en WC 63 en 72.
Bevestiging van het beslag d.m.v. patentboutjes
Eveneens toepasbaar voor kortschild gatafstand 167
| Soort mal | Deurbeslag boormal |
|---|---|
| Materiaal | Staal |
Gebruik universele boor 5 mm
- Bevestig de 8 mm pen in het schroefdraadgat aan de achterzijde van de mal gemerkt met kruk.
- Bevestig afhankelijk van de uitvoering van het slot de pen van 8 mm aan de achterzijde van de mal in het bijbehorende schroefdraadgat voor WC 63 of 72. of de pen van 17 mm in het PC gat 55 of 72.
- Positioneer de mal met pennen in het gemonteerde slot door de voorgeboorde kruk- en sleutelgaten.
- Boor de benodigde montagegaten eerst aan de voorzijde van de deur.
- Positioneer de mal nu aan de achterzijde van de deur in het slot, en boor de benodigde montagegaten aan de achterzijde.
