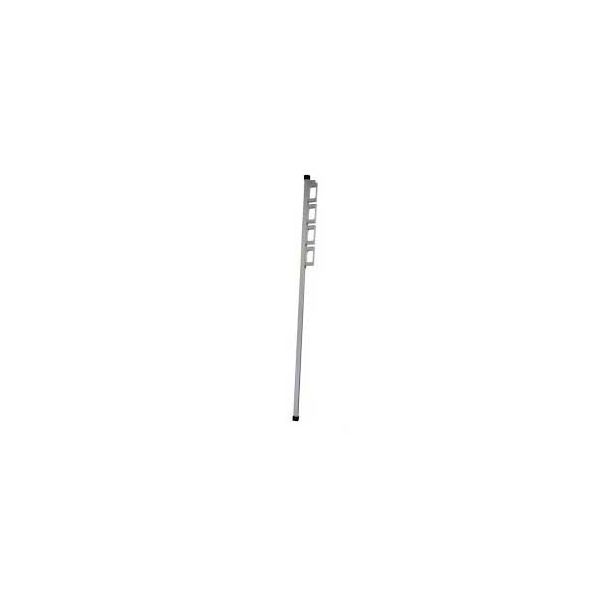

Opbouw mal:
Geleider lengte ca 2000 mm en opzetstuk van 400 mm. Voorzien van einddoppen.
4x freessjabloon 76 met aanslagbout voor tochtstrip (freessjablonen voorzien van zij-deuraanslag)
1x kozijn/deuraanslag.
Kenmerken:
Freesmal voor infrezen van scharnieren 76 x 76 in kozijn en deur met of zonder voorgemonteerde tochtstrip. Mal zonder nastellen te gebruiken voor linkse en rechtse deuren. De deuraanslagen vallen automatisch in de juiste richting indien de mal op de deur gemonteerd wordt. Er wordt een vaste afstand tussen de deur en de bovenste deurpost gerealiseerd van 2 mm. De afstand tussen deur en kozijn is vast 1 mm. Mal is toepasbaar in alle soorten kozijnen voor stompe deuren en deuren t/m 2600 mm hoogte. Mal wordt d.m.v. schroeven op deur of in kozijn vastgezet. Gebruik frees diameter 20 mm (radius aan scharnier is 10 mm) en sjabloonring 30 mm.
Handleiding:
Zet eenmalig de aanslag en de sjablonen op de juiste afstand (schroeven handvast aandraaien bij voorkeur met een bolkop inbussleutel).
Plaats de mal met de kozijnaanslag tegen de bovenste deurpost.
Zorg dat de sjablonen goed tegen de sponning van het kozijn aanliggen. (eventueel op de boutkopjes indien er nog een tochtstrip later gemonteerd moet worden). OF: Leg de mal op deur met de uitgezette deuraanslag tegen de bovenzijde van deur. De omlaagdraaiende aanslagen in de sjablonen nu tegen de deur aanleggen. (altijd wel opletten dat de mal in de juiste richting op de deur ligt). Zet d.m.v. 4 mm de sjablonen vast in het kozijn/op de deur. (schroeven handvast aandraaien).
| Soort mal | Scharniermal |
|---|---|
| Materiaal | Aluminium |
| Soort scharnier | 76 x 76 mm |
| Uitvoering | N.v.t. |
| Voor merk | N.v.t. |
| Art.nr. | 1200092-6 |
