| Soort mal | Slotkastmal |
|---|---|
| Materiaal | Aluminium |
| Voor merk | Universeel |
| Geschikt voor serie/type | Universeel |
Freesmal bestaat uit:
Specifieke kenmerken:

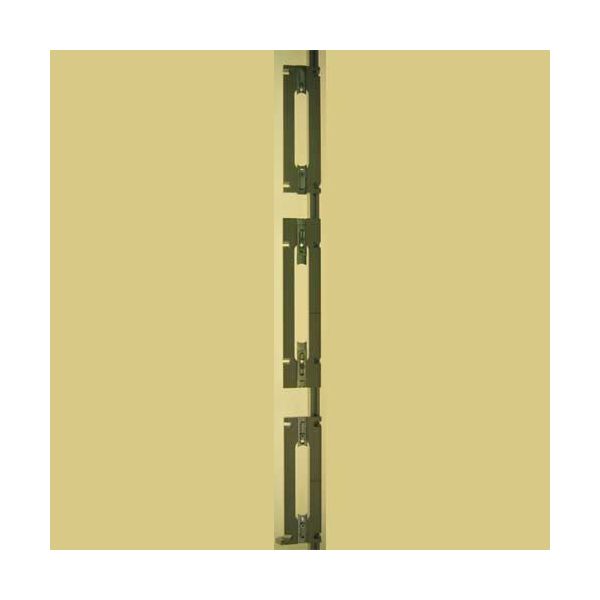

Mal te gebruiken voor infrezen van alle soorten meerpuntssluitingen in deuren.
Sjablonen zijn op profiel in zijdelingse richting en in lengterichting te verschuiven.
Gleuf in mal is 30 mm breed dus ring 30 is de meest gebruikte ring voor deze mal. Een gekozen frees van 18 mm zal dan ook een gleuf van 18 mm maken.
De hoofdslotkast zal echter maximaal tot een diepte van ca. 60 mm ingefreesd kunnen worden.
De mal (profiel) klemmen met standaard lijmklemmen op de deur.
Overige benodigdheden:
Freesmachine met ring 30, t.b.v. kruk-PC gat uitbreiding ring 17 frees 12
Juiste diameter lange frees
Min. 2 universele lijmklemmen
Schroevendraaier torx T25
| Soort mal | Slotkastmal |
|---|---|
| Materiaal | Aluminium |
| Voor merk | Universeel |
| Geschikt voor serie/type | Universeel |
Nadat de geluf voor de meerpuntsluiting is gefreesd kan de mal op de deur gelegd worden met de sjablonen over de gleuf en de eindaanslag tegen de onderzijde van de deur. Klem nu de mal op de deur met normale lijmklemmen.
Verschuif nu de sjablonen op de rail en zet deze op de juiste afstanden.
Stel de hartlijn van de sjablonen in (kleinste maat bij volledig aanschuiven is 19 mm. Gelijk met profiel is dit 20 mm. Volledig uitgeschoven is dit ca 25 mm).
Stel nu de lengte van de te frezen kamers in door de plaatjes op de slotkastsjablonen te verschuiven en met een T25 sleutel weer vast te zetten. Eventueel beschikbare afzuigset plaatsen over reeds geboorde kruk en Pc gat m.b.v. lijmklem. Sluit afzuigslang aan.
De kamers kunnen nu op de juiste diepte (of maximaal haalbare diepte) ingefreesd worden. Indien de hoofdkamer nog niet diep genoeg is kan deze dieper gemaakt worden met een slangenboor of 3D boor van de juiste diameter. Door overlappend dieper te boren tot de juiste diepte hoeven slechts met een beitel de hoekjes weg gestoken te worden.

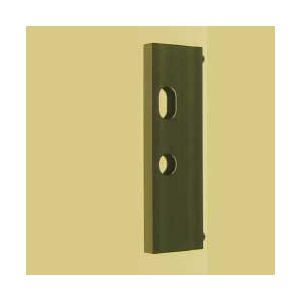

Het kruk-PC gat sjabloon wordt aan de mal bevestigd en hiermee kunnen deze gaten op doornmaat 55 gefreesd worden.
