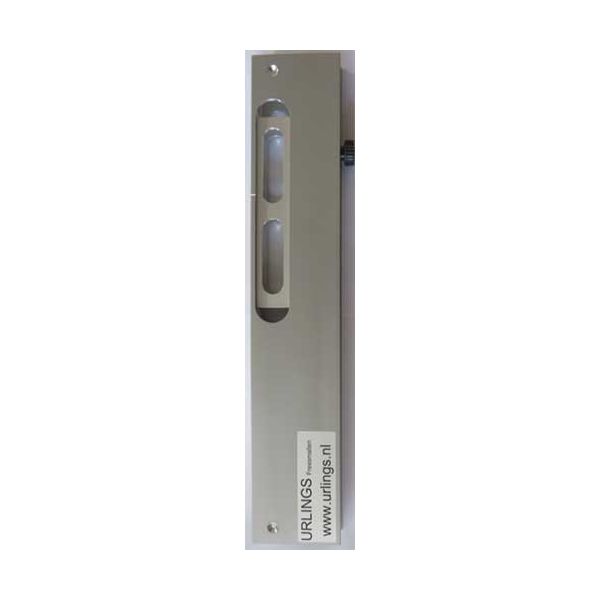

| Soort mal | Sluitplaatmal |
|---|---|
| Materiaal | Aluminium |
| Voor merk | Dom, Ivana |
| Geschikt voor serie/type | Nemef 600 |
Freesmal is te gebruiken voor:
Sluitplaat dag / dag-nachtuivoering
Specifieke kenmerken:
Mal is geschikt voor de frees - ring combinatie 12-17
Mal heeft een dikte van 25 mm dus is geschikt voor de meeste typen kozijnen.
Mal kan worden bevestigd in kozijn met behulp van schroeven of met behulp van universele gereedschapsklemmen.
Handleiding:
Plaats de mal op de juiste hoogte in het kozijn.
Door middel van een groef is aangegeven waar de krukhoogte
is. Bevestig de mal met behulp van 2 4 mm schroeven handvast aangedraaid of 2 universele gereedschapklemmen.
Let op:
De juiste schuifpositie is altijd de begrenzing aan het einde van de slag.
Frees nu de buitenomtrek van de sluitplaat.
Verschuif nu het onderste schuifblok naar de uiterste bovenpositie. De schootgaten zijn nu zichtbaar. Frees nu benodigde schootgat (en) met een diepere freesinstelling.
