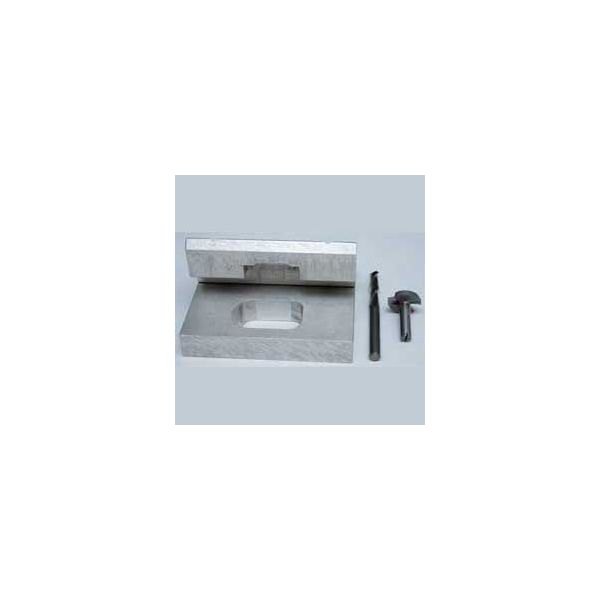

Ontluchtingsgat freesmal, mal met frees 8 mm extra lang en afrondingsfrees.
Kenmerken:
Freesmal voor frezen van ontluchtingsgaten in deuren met glaspaneel. Mal wordt geklemd op glaslijst d.m.v. 2 drukbouten.
Handleiding:
Freesmal is geschikt voor ramen/deuren tot 55 dik. Klem freesmal op vaste glasaanslag op de juiste plaats op de deur. Drukbouten iet te vast aandraaien! Gebruik de sjabloonring 17 mm in combinatie met de frees van 8 mm. Laat in de diepste stand ca. 58 mm onder de freeszool uitsteken. Frees nu het gat d.m.v. boren ca. 3 x en nafrezen. Monteer nu de ring 30 mm en de afrondingsfrees. De frees tegen de spantang aandrukken. Stel nu de diepte in door het kiezen van een aanslagbout op de revolver en laat de frees op de grootste diameter juist iets minder dan 20 mm in de diepste stand onder de freeszool uitsteken. Frees nu de randen van het gefreesde gat na. Het gat is nu klaar en de freesmal kan van de deur genomen worden.
Let op!! De twee klemschroeven mogen slechts ca. 1/2 slag losgedraaid worden om losraken van de drukschijven te voorkomen.
Door op deze manier de diepte-instellingen te kiezen is het mogelijk om de frezen te verwisselen en eenvoudig de juiste diepte opnieuw in te kiezen. Er kan op deze manier volstaan worden met het gebruik van 1 machine voor het maken van het gat en het nafrezen ervan. Indien er veel deuren bewerkt moeten worden verdiend het de voorkeur om 2 bovenfreesmachines te gebruiken.
