Scharnierfreesmal t.b.v. onzichtbarescharnier BSW/Intersteel

Art.nr: +10727
€ 337,59 incl. BTW excl. BTW € 279,00

Snel Overzicht

Freesmal voor infrezen van onzichtbare scharnieren in kozijn en deur met of zonder voorgemonteerde tochtstrip. Mal zonder nastellen te gebruiken voor linkse en rechtse deuren en kozijnen.
OF

Productomschrijving Scharnierfreesmal t.b.v. onzichtbarescharnier BSW/Intersteel

Details

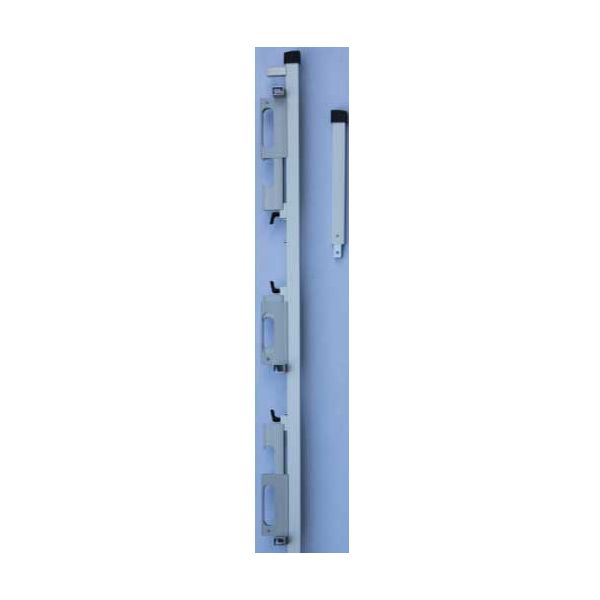

De scharnierfreesmal t.b.v. onzichtbarescharnier BSW/Intersteel is opgebouwd uit: geleider lengte ca. 2030 mm en opzetstuk van 400 mm voorzien van einddop. 3x Freessjabloon samengesteld, 1x kozijn/deuraanslag, 3x vaste zijaanslag .

Kenmerken:

Freesmal t.b.v. infrezen van onzichtbare scharnieren in kozijn en deur met of zonder voorgemonteerde tochtstrip. Mal zonder nastellen te gebruiken voor linkse en rechtse deuren en kozijnen. Er wordt een vaste afstand tussen de deur en de bovenste deurpost gerealiseerd van 2mm. De afstand tussen deur en sponning is instelbaar via het scharnier.
Mal is toepasbaar in kozijnen en stompe deuren t/m 2600 mm hoogte.
Mal wordt tegen buitenzijde van het kozijn en ook de deur gepositioneerd.
Mal wordt d.m.v. schroeven op deur of in kozijn vastgezet of geklemd met lijmklem.
Gebruik t.b.v .-ring/frees 27-22 of 17-12

Handleiding:

Het bovenste sjabloon is andersom gemonteerd zoals op de foto te zien is. (dit in verband met het hoger kunnen plaatsen van het bovenste scharnier)
Zet de sjablonen op de juiste afstanden (bouten sjabloon bereikbaar met lange inbussleutel. Binnensjabloon is doorgeboord in ingeschoven positie). Bouten altijd handvast aandraaien.
Zet alle sjablonen op de juiste afstand van elkaar en plaats de aanslagkokertjes met de gesloten zijde dwars tegen de onderzijde van de sjablonen. (in verband met stabiliteit).
Deze mal gaat uit van het principe dat de buitenzijde van de deur gelijk moet liggen met de buitenzijde van het kozijn. Aanslagzijde mal is dus buitenzijde..

De mal wordt met de aanslagkokers tegen de deurstijl of deur aangelegd en eventueel geklemd dmv smalle universele lijmklemmen of bijv. festool gereedschapklemmen vanuit de binnenzijde van de aanslagkokers. Ook is het natuurlijk mogelijk om de mal dmv schroeven vast te zetten.

Door middel van onderlegringen kan het scharnier in de deurdikte verplaatst worden. Uitgangssituatie is dat het scharnier ca 4 mm uit de buitenzijde van de deur gemonteerd wordt. Dit wordt bereikt doordat er een onderlegring van 1 mm onder het aanslagkoker-tje (3) ligt. Deze afstand kan met 1mm verkleind worden door de onderlegring onder de kop van de inbusbout ook nog onder het kokertje te leggen.
Let op: steeds wel alle onderlegringen gebruiken.

Aanvullende Informatie

Soort mal Scharniermal
Materiaal Aluminium
Soort scharnier Onzichtbare scharnier
Uitvoering N.v.t.
Voor merk BSW, Intersteel
Geschikt voor serie/type Nee
Afmeting voorplaat Nee
PC maat Nee
Doornmaat Nee
T.b.v. deurdikte Nee
Soort deur Nee
Set 3-delig + rail
