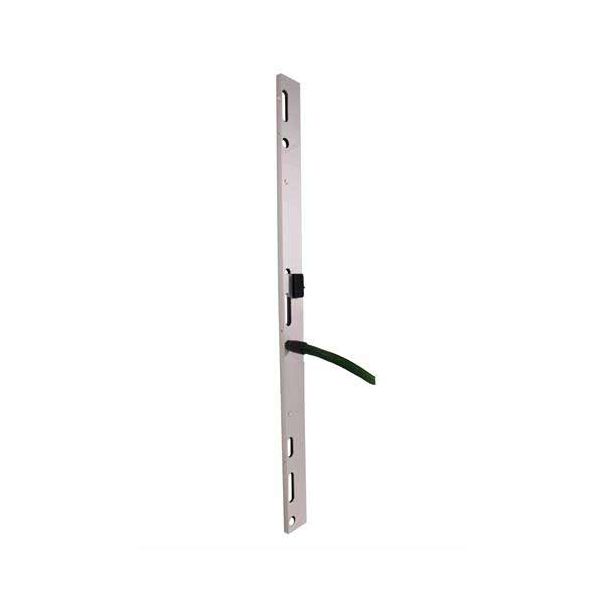

Sluitplaatmal t.b.v. HMB meerpuntssluiting, incl stofafzuiging

Art.nr: 386044-8
€ 228,69 incl. BTW excl. BTW € 189,00

Snel Overzicht

Deze mal wordt gebruikt voor het frezen van de HMB sluitkommen en sluitplaten. Het gatenpatroon van de mal is afgestemd op de HMB meerpuntssluiting.
OF

Productomschrijving Sluitplaatmal t.b.v. HMB meerpuntssluiting, incl stofafzuiging

Details

De HMB freesmal is speciaal ontwikkeld voor timmerfabrikanten, slotenspecialisten en aannemers die renovatie en nieuwbouw verrichten. De mal wordt gebruikt voor het frezen van de HMB sluitkommen en sluitplaten. Het gatenpatroon van de mal is afgestemd op de HMB meerpuntssluiting.

De freessparingen van de nastelbare dag- en nachtsluitplaat, hoofd-sluitkom en bijzet-sluitkommen van HMB zijn in één profiel verwerkt. Tevens is de positie van het magneetcontact voor elektrische HMB meerpuntssluitingen in het profiel verwerkt. Deze freesmal is geschikt voor HMB meerpuntssluitingen met haakschoten L=1700mm.

Met voorziening voor stofafzuiging:

Aan de onderzijde van de sluitkomsparingen is een voorziening gemaakt waar een standaard stofzuigerslang in geplaatst kan worden. Doordat het profiel is dicht gemaakt wordt een gesloten omgeving gecreëerd, zodat een nog sterkere zuigkracht wordt gerealiseerd en fijnstof nog gemakkelijker wordt opgezogen.

Op de Freesmal is een markeerstreep gegraveerd die refereert naar de krukgathoogte van de meerpuntssluiting. U hoeft de sluitplaten en -kommen daarom niet af te tekenen en kunt direct starten met het freeswerk. De nastelbaarheid van deze sluitplaten is al in het profiel berekend. Daarnaast is een schuifblok aangebracht, waardoor zowel de hoofd-sluitplaat als de hoofd-sluitkom wordt uitgefreesd zonder dat u de mal hoeft te verzetten. De mal is in het kozijn te klemmen of vast te schroeven.

Geschikt voor de sluitpunten van 1700 mm meerpuntssluitingen. Het bovenste sluitpunt van de 1950 mm meerpuntssluitingen ligt 250 mm hoger. Om deze sluitkom in te frezen is opzetstuk 106520 noodzakelijk.

De uitfrezing wordt gemaakt met een ring van 17 mm en een beitelhouder van 12 mm met keermesjes.

Voordelen van de HMB Freesmal:

  • Inclusief voorziening voor stofafzuiging
  • Direct starten met frezen
  • Beter voor gezondheid
  • Ontlast en beschermd freesmachine
  • Tijdsbesparend
  • Referentiepunt krukgat is gegraveerd
  • Aluminium uitvoering
  • 20 jaar garantie
  • Bruikbaar in brandwerende sponningen
  • Vaste maatvoering

Aanvullende Informatie

Soort mal Meerpuntssluiting
Materiaal Aluminium
Soort scharnier N.v.t.
Uitvoering N.v.t.
Voor merk HMB
Geschikt voor serie/type 01/02/04/06/07/08 HMB
Afmeting voorplaat Nee
PC maat Nee
Doornmaat Nee
T.b.v. deurdikte Nee
Soort deur Nee
Set Freeskoker
