| Soort mal | Voorplaat sjabloon |
|---|---|
| Materiaal | Aluminium |
| Voor merk | Universeel |
| Geschikt voor serie/type | Universeel |

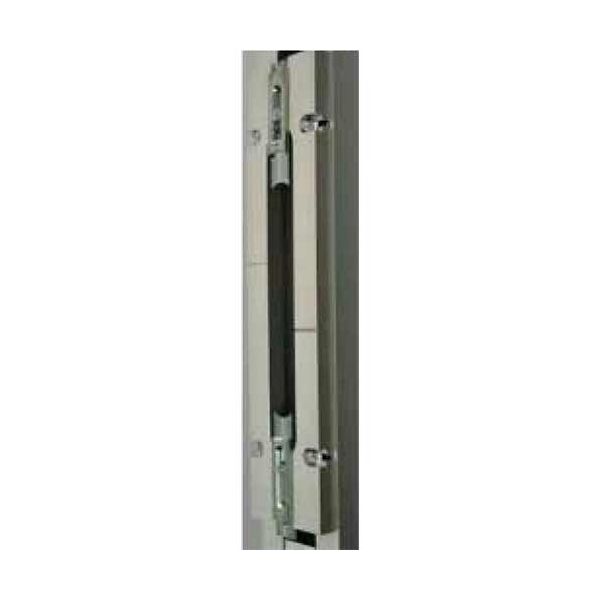

Voorplaatsjabloon is te gebruiken in combinatie met de zijsjablonen (los te bestellen via toebehoren)
Freesmal bestaat uit:
Specifieke kenmerken:
Infrezen voorplaten 20,24,25. Met diverse ring en freescombinaties
Gleuf in mal is 30 breed dus ring 30 is de meest gebruikte ring voor deze mal.
Gebruik frees 20 voor voorplaat 20, 24 voor 24 of...
Voorplaatsjabloon is universeel bruikbaar tot voorplaatlengte 236 mm en
instelbaar.
Mal bruikbaar tot deurdikte 56 mm
| Soort mal | Voorplaat sjabloon |
|---|---|
| Materiaal | Aluminium |
| Voor merk | Universeel |
| Geschikt voor serie/type | Universeel |

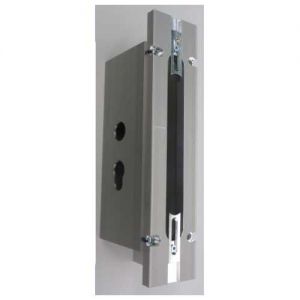

Handleiding is van de voorplaatsjabloon in combinatie met de zijsjablonen (los te bestellen via toebehoren)
Let op: Zijsjabloon altijd evenwijdig verschuiven en vastzetten en wel op de
volgende wijze:
zijsjabloon op juiste maat zetten. Helemaal naar binnen
geschoven is 19 mm t.o.v. midden voorplaat. Dus deurdikte 38 mm.
(verstelbaarheid elk sjabloon 10 mm)
Bij deurdikte 40 mm komt het slot op 20 mm te zitten dus zijsjabloon 1 mm naar buiten schuiven en vast zetten.
Mal kan nu op deur geklemd worden door lijmklemmen in zijsjabloon te schuiven en te klemmen rechtstreeks tegen het deurblad.
Mal altijd vastklemmen met 2 lijmklemmen.
Hart krukgat aangegeven met kerf op voorplaatsjabloon.
Zijsjabloon gebruiken met frees en ring 12/17 mm of 18/24
Voorplaatsjabloon gebruiken met verschillende ring en freescombinaties
Sjabloon is 30 mm breed. Als ring 30 gebruikt wordt bepaald de freesdiam. de
te frezen gleuf. Frees 20 freest gleuf van 20, frees 24 gleuf 24 etc.
D.m.v. het verschuiven van de aanslagplaatjes op het voorplaatsjabloon kan de
positie en de lengte van de voorplaat worden vastgelegd. (let op: groef of
indien aanwezig zwarte streep is krukgat positie).

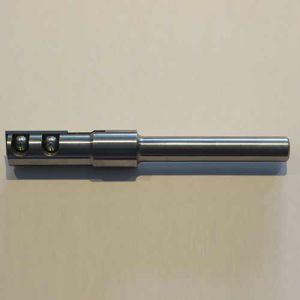

Extra: Indien men ring 24 gebruikt in combinatie met lange frees 12 kan men een gat van 18 breed frezen tot een diepte van uitsteeklengte beitel. (slotkast)
Een andere lengte aanslagplaatjes is verkrijgbaar. Ook is beitel 18 in lange uitvoering beschikbaar. Hiermee kan een volledige slotkast gefreesd worden.
